意大利TECHiMP IRM READER 局部放电远程监测系统由爱仪器仪表网代理，IRM READER是一款远程监测单元，可提供温度、局部放电和湿度传感功能，用于对开关设备、断路器和母线槽等电力关键资产进行基于状态的预测性监测。现在热卖中，如需购买，可通过ai1718的客服热线联系我们！
意大利TECHiMP IRM READER 局部放电远程监测系统由爱仪器仪表网代理，IRM READER是一款远程监测单元，可提供温度、局部放电和湿度传感功能，用于对开关设备、断路器和母线槽等电力关键资产进行基于状态的预测性监测。现在热卖中，如需购买，可通过ai1718的客服热线联系我们！
意大利TECHiMP IRM READER 局部放电远程监测系统介绍

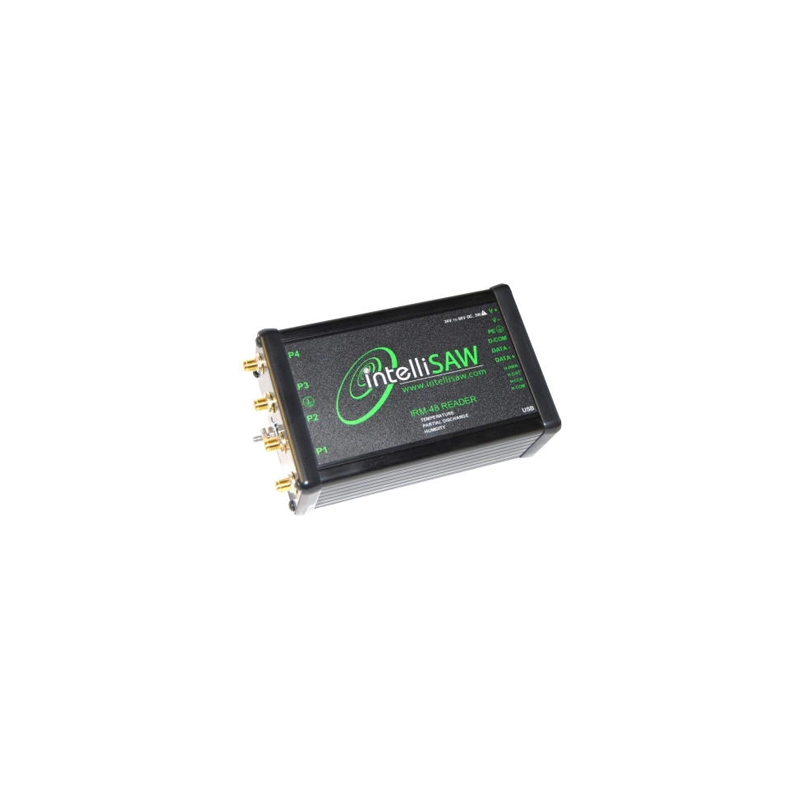

IntelliSAW IRM READER是一款远程监测单元，可提供温度、局部放电和湿度传感功能，用于对开关设备、断路器和母线槽等电力关键资产进行基于状态的预测性监测。多台 IRM 阅读器可与 CAM-5 系统总线连接，实现数据即时显示和报警，也可轻松集成到现有的变电站 SCADA 系统中。
12 个 SAW（无源）温度传感器
4 个局部放电空气接口
8 个湿度传感器
工业标准 Modbus RTU 通信协议
经电力资产安装型式试验认证
IRM READER 局部放电远程监测系统应用场景
中压和低压开关设备
母线槽
环网柜
整流堆
发电机断路器
变压器
电机控制中心（MCC）
IRM READER 局部放电远程监测系统适用行业
发电行业
水力发电
化石燃料（石油、天然气）
煤炭
可再生能源（风能、太阳能）
输配电行业
升压变电站
降压变电站
集电变电站
工业 / 商业领域
炼油厂
钢铁和铝厂
采矿行业
石油化工行业
数据中心
典型安装
中压开关设备柜体是 IRM READER的典型应用场景，阅读器安装在低压隔室，而传感器和空气接口则安装在高压隔室。空气接口 桅杆 IRM 阅读器传感器 SAW低压隔室主母线隔室湿度传感器断路器隔室CAM 空气接口电缆隔室3 个 SAW 传感器中压开关设备关键资产监测
型式试验
| UL/cUL 61010-1 注册 | 测量、控制和实验室用电气设备安全要求 - 第 1 部分 |
|---|---|
| IEC61000-6-5 | 符合以下 IEC61000-4-x 标准的 4 级变电站电磁兼容性 / 电磁干扰 |
| IEC 61000-4-2 | 静电放电，接触放电 ±8kV，空气放电 ±15kV |
| IEC 61000-4-3、IEC 61000-4-4 | 射频干扰，10V/m；电快速瞬变脉冲群，±4kV（电源、湿度和 RS485 接口） |
| IEC 61000-4-5 | 浪涌，线对线 ±2kV，线对地 ±4kV，B 级标准 |
| IEC 61000-4-6 | 传导射频干扰，10Vrms（电源、湿度和 RS485 接口） |
| IEC 61000-4-8 | 磁场抗扰度，100V/m，50Hz 和 60Hz，三轴 |
| IEC 61000-4-9 | 脉冲磁场抗扰度测试，300A/m |
| IEC 61000-4-10 | 阻尼振荡磁场抗扰度，30A/m |
| IEC 61000-4-11 | 电压暂降和中断，直流电源 |
| IEC 61000-4-12 | 振铃波抗扰度，共模 5kV，差模 1kV（电源和信号） |
| IEC 61000-4-16 | 传导频率抗扰度，持续 30V 和 300V/1 秒差模、共模对地（电源）；持续 30V 和 300V/1 秒共模对地（信号） |
| IEC 61000-4-17 | 直流电源纹波 |
| IEC 60255-5 | 介电强度，24V 直流设备按 IEC61010-1 标准为 500Vrms |
| IEC 60255-5 | 冲击电压，24V 直流设备按 IEC61010-1 标准为 806V |
| EN 300 220 | 传导杂散和电磁干扰杂散（限制频率范围） |
| EN 55011 | 传导杂散，A 级 |
IRM READER 局部放电远程监测系统介绍
温度
| 工作频率 1 | 425 至 442 MHz |
|---|---|
| SAW 传感器 | 1 至 12 个 |
| 冗余模式 | 最多 4 个冗余天线 |
| 射频发射功率 | 脉冲式，-6 至 +10 dBm |
| 射频接收灵敏度 | -86 dBm |
| 射频接收频率稳定性 | ±700 Hz |
| 射频探测距离 2 | 配备桅杆时可达 1.75 米，配备 TPD 空气接口时可达 2.5 米 |
| 射频探测时间 | ≤160 毫秒 |
局部放电
| 通道数量 | 最多 4 个 IntelliSAW CAM 空气接口（TPD） |
|---|---|
| 测量方法 | 超高频（UHF） |
| 可选频段（中心频率） | 300MHz、600MHz 或 1200MHz |
| 测量类型 | 本底噪声、表面放电（电晕）、内部放电（PD） |
| 测量量程 | 分贝刻度，可校准至参考源 |
| 测量灵敏度 | 在 24kV 开关设备中已验证为 100pC 峰值电荷量，具体取决于安装情况 |
| 响应时间 | 100 毫秒 |
湿度
| 通道数量 | 8 个 IntelliSAW IH-10 传感器（总线连接） |
|---|
通信接口
| 数据总线接口 | RS485（半双工） |
|---|---|
| 数据总线波特率 | 4800、9600、19200、38400、57600 或 115200 波特 |
| 数据协议 | Modbus-RTU 设备 |
| 响应时间 | 建议超时时间为 500 毫秒或更长（通常<100 毫秒） |
| 配置接口 | USB |
| 配置协议 | IntelliSAW 原生协议 |
物理特性
| 工作功率 | 3.5W，典型供电 48V 直流（24 至 60V 直流） |
|---|---|
| 尺寸 | 81（宽）×142.5（长）×46 毫米（高） |
| 重量 | 0.3 千克（10 盎司） |
| 防护等级（IEC 60529） | IP20 |
| 安装方式 | DIN 导轨安装 |
| 工作环境 | -25℃ 至 +70℃；10%-95% 相对湿度（无冷凝）；最高海拔 5000 米 |
