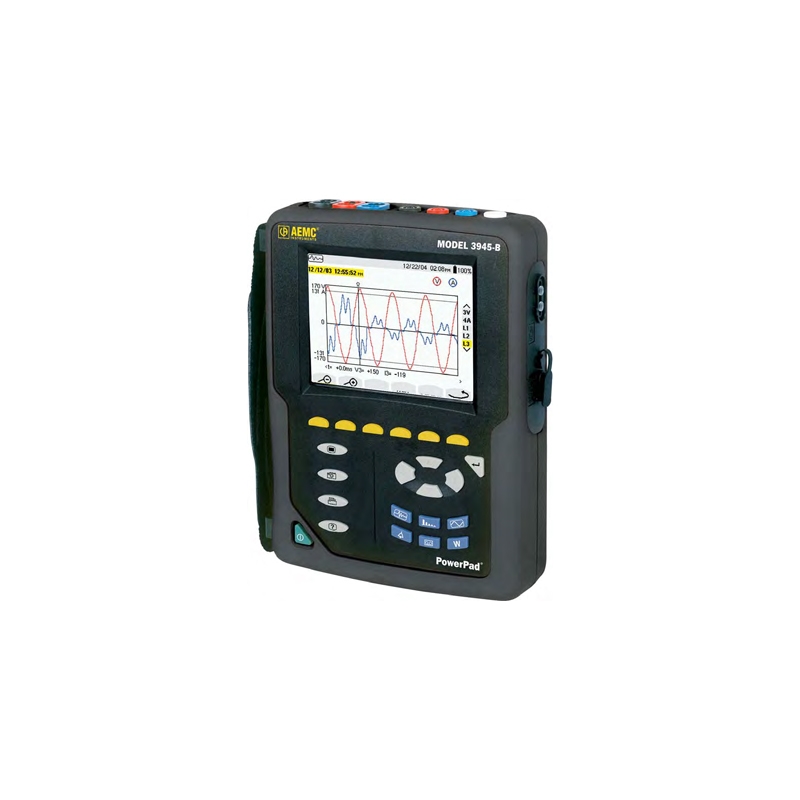

美国AMEC PowerPad Model 3945-B电能质量分析仪产品简介
要是能够深入电气系统内部，看清设备运行状态，那该多好？如果可以实时查看电压、电流以及谐波含量，还能截图留存用于记录分析，故障排查工作将会变得无比简单。现在，借助 AEMC 的 PowerPad 系列分析仪，以上功能皆可实现，且能力不止于此。设备搭载全彩图形显示屏，可清晰查看、分析每一路信号。设备采样速率高达每周期 256 个采样点，波形还原度优异，可捕捉快至62.5μs的瞬态信号。
产品特点
- 真有效值单 / 双 / 三相测量，每周期 256 点采样，支持直流测量
- 实时彩色波形显示
- 简易屏幕设置界面
- 电流探头自动识别、自动量程换算
- 真有效值电压、电流测量
- 可测量直流电压、直流电流、直流功率
- 实时捕获显示电压、电流、功率 1‑50 次谐波，包含谐波方向信息
- 可捕获短至 1/256 周期的瞬态信号
- 相量图显示
- 电压、电流峰值测量
- 标称频率范围：40‑70Hz
- 分相及总视在功率 VA、无功功率 VAR、有功功率 W
- 分相及总视在电能 kVAh、无功电能 VARh、有功电能 kWh
- 三相中性线电流显示
- 电压、电流波峰因数
- 变压器 K 系数显示
- 功率因数、位移功率因数显示
- 最多捕获 50 组瞬态
- 短时闪变显示
- 电流、电压三相不平衡度
- 1‑50 次谐波畸变（单次谐波与总谐波畸变）
- 告警、浪涌、电压跌落记录；记录扰动发生时间与特征参数
- 可直连打印机即时打印输出
- 屏幕截图功能，保存波形或屏幕信息
- 光隔离 RS‑232 通讯接口
- 标配 DataView® 软件，实现数据存储、实时显示、分析、生成报告
- **600V CAT IV 安全等级**
应用场景
- 配电回路校验
- 测量记录电能质量参数（kW、VA、VAR）
- 电能计量（kVAh、VARh、kWh）
- 工厂配电盘、单台设备故障排查
- 监测箱式变压器
- 判断谐波来自电源侧还是负载侧
- 监测三相不平衡
- 测定变压器 K 系数
- 以及更多应用场景
美国AMEC PowerPad Model 3945-B三相电能质量分析仪技术参数
| 电气参数 | |||
| 采样频率 | 每周期 256 采样点 | ||
| 数据存储 | 4MB 分区存储：波形、瞬态、告警、趋势记录 | ||
| 真有效值电压 | 相间：960V；相对中性：480V | ||
| 真有效值电流 | MN 钳形：0‑240A MR 钳形：交流 0‑1000A；直流 10‑1400A SR 钳形：0‑1200A AmpFlex® 柔性探头：0‑6500A | ||
| 测量项目 | 量程 | 分辨率 | 精度 |
| 单相 RMS 电压 | 15‑480V | 0.1V | ±0.5% ±2 字 |
| 相间 RMS 电压 | 15‑960V | 0.1V | ±0.5% ±2 字 |
| 直流电压分量 | 15‑680V | 0.1V | ±1% ±2 字 |
| 单相峰值电压 | 15‑680V | 1V | ±(1% +5 字) |
| 相间峰值电压 | 15‑1360V | 1V | ±(1% +5 字) |
| 频率 (Hz) | 40‑69Hz | 0.01Hz | ±0.01Hz |
| MN 钳形电流 | 0‑240A | 0.1A | ±(0.5% +2 字) |
| SR 钳形电流 | 0‑1200A | 0.1A；≥1000A 时 1A | ±(0.5% +2 字) |
| AmpFlex® 探头 | 10‑6500A | 0.1A；≥1000A 时 1A | ±(0.5% +1A) |
| 有功功率 (kW) | 0‑9999kW | 4 位 (10000 字) | 功率因数≥0.8：±1% ±1 字 |
| 无功功率 (kVAR) | 0‑9999kVAR | 4 位 (10000 字) | 功率因数≤0.8：±1% ±1 字 |
| 视在功率 (kVA) | 0‑9999kVA | 4 位 (10000 字) | ±1% ±1 字 |
| 功率因数 PF & 位移功率因数 DPF | -1.000 ~ +1.000 | 0.001 | ±(1.5% +0.01) |
| 有功电能 (kWh) | 0‑9999MWh | 4 位 (10000 字) | 功率因数≥0.8：±1% ±1 字 |
| 无功电能 (kVARh) | 0‑9999MVARh | 4 位 (10000 字) | 功率因数≤0.8：±1% ±1 字 |
| 视在电能 (kVAh) | 0‑9999MVAh | 4 位 (10000 字) | ±1% ±1 字 |
| 电压 / 电流不平衡度 | 0‑100% | 0.10% | ±1% ±1 字 |
| 相位角 (V‑A、A‑A、V‑V) | ‑179° ~ +180° | 1° | ±2° ±1 字 |
| 谐波 1‑50 次（40‑69Hz；电压≥50V，电流 > 标称值 1/100） | 0‑999% | 0.10% | ±1% +5 字 |
| 总谐波畸变 THD（电压 / 电流） | 0‑999% | 0.10% | ±1% +5 字 |
| K 系数 | 1.00‑99.99 | 0.01 | ±5% ±1 字 |
| 短时闪变 Pst | 0.00‑9.99 | 0.01 | — |
| 供电 | 9.6V 镍氢可充电电池；交流适配器 110/230VAC ±20%，50/60Hz | ||
| 电池续航 | 屏幕常亮≥8 小时；记录模式关闭屏幕≤35 小时 | ||
| 机械参数 | |||
| 尺寸 | 240 × 180 × 55 mm（9.5 ×7 ×2 英寸） | ||
| 重量 | 2.1 kg（4.6 磅） | ||
| 显示 | |||
| 屏幕类型 | 1/4 VGA（320×240）彩色 LCD | ||
| 环境参数 | |||
| 工作温度 | 0‑50℃（32‑122℉） | ||
| 存储温度 | ‑20‑+50℃（‑4‑122℉） | ||
| 安全规格 | |||
| 安全标准 | EN 61010‑1；600V CAT IV；污染等级 2 | ||
| 双重绝缘 | 是 | ||
| CE 认证 | 是 | ||
